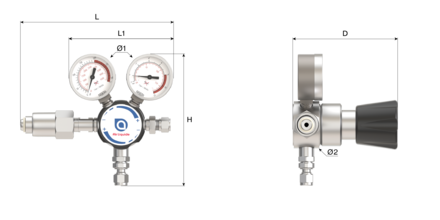

HD.S 200-8-5
Laboratori e Analisi
•Riduttore alta pressione - Singolo stadio
•Montaggio su bombola 200 bar o su pannello
•Adatto a gas puri e miscele, leggermente corrosivi
•In acciaio inox
Progettato per la messa in opera di:Gas leggermente corrosivi / Gas puri fino a N60 di cui ALPHAGAZ™ 1 & 2 / Miscele reattive
•Montaggio su bombola 200 bar o su pannello
•Adatto a gas puri e miscele, leggermente corrosivi
•In acciaio inox
Progettato per la messa in opera di:Gas leggermente corrosivi / Gas puri fino a N60 di cui ALPHAGAZ™ 1 & 2 / Miscele reattive
DESCRIZIONE
Applicazione:
I riduttori di pressione HD.S sono utilizzati nelle applicazioni che necessitano spurghi ripetuti.
In evidenza:
Molto compatto: L'entrata laterale riduce lo spazio e consente il montaggio a pannello. Pulizia (purge) più facile: Il basso volume morto facilita lo spurgo e riduce il consumo di gas durante le fasi di spurgo.
Applicazione:
I riduttori di pressione HD.S sono utilizzati nelle applicazioni che necessitano spurghi ripetuti.
In evidenza:
Molto compatto: L'entrata laterale riduce lo spazio e consente il montaggio a pannello. Pulizia (purge) più facile: Il basso volume morto facilita lo spurgo e riduce il consumo di gas durante le fasi di spurgo.
SPECIFICHE TECNICHE
| Ref. | HD.S_200-8-5 |
| Pressione di uscita | 0,4 a 8 bar |
| Portata | 5 Nm³/h, |
| Corpo | Acciaio inox 316 |
| Sede | PFA |
| Valvola principale | Acciaio inox 316 |
| Membrana | Acciaio inox |
| Filtro | Acciaio inox 316L |
| Manometro | Ø 50mm, Acciaio inox |
| Valvola di sicurezza | FKM (Viton®), Acciaio inox |
| Guarnizione | PTFCE |
Dimensioni
Lunghezza (L):115.0000 MILLIMETER
Altezza (H):150.0000 MILLIMETER
Profondità (D):125.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:51.0000 MILLIMETER
Peso netto:1.5000 KILOGRAM
Lunghezza (L):115.0000 MILLIMETER
Altezza (H):150.0000 MILLIMETER
Profondità (D):125.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:51.0000 MILLIMETER
Peso netto:1.5000 KILOGRAM
Sicurezza e Trasporto
Attenzione! In caso di utilizzo con gas corrosivi e tossici, rispettare le procedure di spurgo dell'attrezzatura.
Attenzione! In caso di utilizzo con gas corrosivi e tossici, rispettare le procedure di spurgo dell'attrezzatura.
