Come leggere l'etichettatura di una bombola di gas da laboratorio?

Perché comprendere bene l’etichettatura è fondamentale?

Quali sono i rischi legati a una cattiva lettura dell’etichetta?

L'etichetta è la carta d'identità normativa e tecnica della tua bombola. Una lettura superficiale espone il laboratorio a tre tipi di rischi maggiori che devi assolutamente prevedere.

• Il primo rischio è l'incompatibilità chimica. L'etichetta dell'ossigeno presa come esempio riporta il pittogramma giallo (classe 5.1) che indica un gas comburente. Collegare questo gas a una linea che ha contenuto grasso provocherebbe un'infiammazione immediata. Al contrario, confondere un gas inerte (pittogramma verde) con dell'aria respirabile espone l'operatore a un gravissimo rischio di anossia.
• Il secondo rischio riguarda l'energia cinetica e la pressione. Le bombole da laboratorio sono caricate a pressioni elevate, spesso 200 bar come indicato nel nostro esempio. Utilizzare un riduttore di pressione inadatto può causare una rottura meccanica violenta dovuta alla pressione.
• Infine, il terzo rischio è analitico. In R&D o in QC, la purezza del gas (es: ALPHAGAZ™ 1 o ALPHAGAZ™ 2) determina la precisione delle tue misure. Un errore di lettura sulla natura delle impurità garantite invalida le tue tarature.

Sicurezza e conformità alle norme in laboratorio

Decifrare l'etichetta delle bombole di gas da laboratorio

Non c'è spazio per l'interpretazione: la visualizzazione dei diversi rischi è standardizzata. L'etichetta adesiva applicata è regolata dalla normativa europea CLP (Classification, Labelling and Packaging) e dalle norme di trasporto ADR applicabili.

L'etichetta funge da riassunto operativo della Scheda di Dati di Sicurezza (SDS). È strutturata per facilitare una lettura rapida del rischio principale associato:

• Pittogrammi di pericolo: sono i rombi colorati (es: fiamma, bombola di gas, teschio).
• Indicazioni di pericolo (Frasi H): descrivono la natura del rischio (es: H270 "Può provocare o aggravare un incendio; comburente").
• Consigli di prudenza (Frasi P): indicano l'azione preventiva (es: P220 "Tenere lontano dagli indumenti").

Importante: sui gas comburenti come l'ossigeno, l'etichetta riporta esplicitamente il divieto assoluto di utilizzare olio o grasso sulle valvole per evitare l'autoaccensione.

Implicazioni dell’etichettatura per lo stoccaggio e la movimentazione delle bombole di gas

Ciò che leggi sull'etichetta detta la logistica del tuo laboratorio. Si identifichi un pittogramma a fiamma rossa (gas infiammabile), la bombola deve essere stoccata lontano dai gas comburenti (pittogramma giallo). Allo stesso modo, i gas tossici (pittogramma con teschio) richiedono uno stoccaggio in un luogo ventilato e chiuso a chiave.

Di seguito trovi la struttura suddivisa per colore del pittogramma, per un'applicazione immediata nel tuo laboratorio.

Implicazioni per lo stoccaggio e la movimentazione delle bombole di gas

Ogni pittogramma impone un protocollo di sicurezza rigoroso:

• Pittogramma di colore rosso (gas infiammabile):
  • Stoccaggio: deve essere tassativamente separato dai gas comburenti (pittogramma giallo) da una distanza di sicurezza o una barriera tagliafuoco per evitare ogni rischio di esplosione in caso di perdite simultanee.
  • Ambiente: elimina ogni fonte di accensione (fiamme libere, scintille, telefoni cellulari) nella zona.
• Pittogramma di colore giallo (gas comburente / ossidante):
  • Movimentazione: regola d'oro assoluta: «Né olio, né grasso». Non utilizzare mai sostanze grasse sulle valvole o sui raccordi, e non maneggiare queste bombole con guanti sporchi di grasso, a pena di accensione spontanea immediata.
  • Stoccaggio: da isolare rispetto ai materiali infiammabili (legno, cartoni, prodotti chimici volatili).
• Pittogramma di colore verde brillante (gas inerte / sotto pressione):
  • Rischio invisibile: sebbene non infiammabili, questi gas presentano un rischio mortal di anossia (asfissia) espellendo l'ossigeno dall'aria.
  • Stoccaggio: sempre in un locale ventilato, dotato se necessario di rilevatori di ossigeno.
  • Fisica: non esporre mai a fonti di calore > 50°C.
• Pittogramma di colore bianco / teschio (gas tossico):
  • Sicurezza rinforzata: lo stoccaggio deve avvenire tassativamente in un luogo chiuso a chiave (accesso limitato) e ventilato.
  • Utilizzo: la movimentazione deve avvenire obbligatoriamente sotto cappa o in un armadio ventilato dotato di aspirazione e rilevamento perdite.
  • Trasporto: non spostare mai la bombola senza che il cappellotto di sicurezza sia avvitato a fondo.

Inoltre, la dimensione della bombola indicata sull'etichetta (es: M20) ti informa sul peso e sul volume.

Per esempio: una bombola M20 pesa tra i 30 e i 40 kg, mentre una L50 raggiunge i 70-80 kg. Questa informazione impone l'uso di un carrello adatto e un fissaggio sistematico per evitare cadute e l'effetto "frusta" in caso di rottura della valvola.

Gli elementi essenziali dell'etichettatura di una bombola di gas

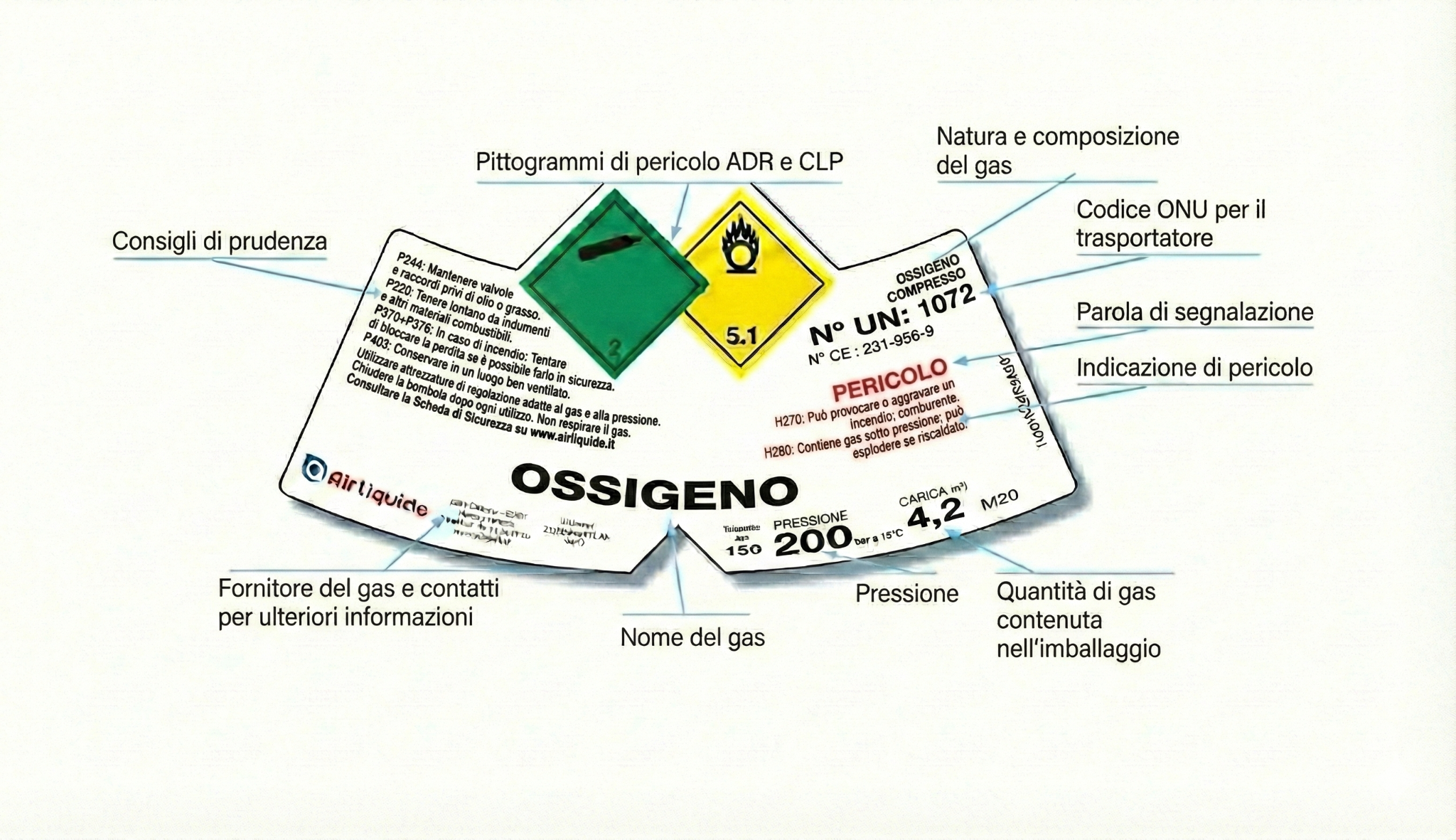

L'identificazione si basa su una doppia lettura: visiva (il colore dell'ogiva) e testuale (l'etichetta). L'elemento centrale è l'etichetta situata sulla parte superiore, detta "etichetta a banana" a causa della sua forma curva che si adatta all'ogiva.

Identificazione del gas e dei rischi associati

Per identificare il contenuto con certezza, devi incrociare le informazioni dell'etichetta a banana e del codice colore dell'ogiva (parte alta della bombola), definito dalla norma UNI EN 1089-3.

1. Il codice colore dell'ogiva (visione da lontano - norma UNI EN 1089-3)

La verniciatura sulla parte alta della bombola indica il pericolo principale per lo smistamento e lo stoccaggio.

• Giallo: Gas tossico e/o corrosivo (es: ammoniaca).
• Rosso: Gas infiammabile (es: idrogeno).
• Blu chiaro: Gas ossidante/comburente (es: miscele più ossidanti dell’aria).
• Verde brillante: Gas inerte (es: kripton, neon).
• Codici specifici: nero (azoto), grigio (diossido di carbonio), bianco (ossigeno), marrone (elio).

2. La regola del "Sinistra / Destra"

L'etichetta è strutturata per separare le istruzioni dai rischi:

• A Sinistra -> Le Raccomandazioni: è qui che troverai i consigli di prudenza (Frasi P). Per esempio: "Conservare in un luogo ben ventilato".
• A Destra -> I Pericoli: questa parte elenca le indicazioni di pericolo (Frasi H). Per esempio: "Contiene gas sotto pressione; può esplodere sotto l'effetto del calore" (H280).

3. L'identità del gas

Per confermare la natura chimica senza ambiguità:

• In alto a destra: troverai la designazione ufficiale e il codice UN a 4 cifre (es: 1072 per l'ossigeno compresso).
• In basso al centro: il nome commerciale del gas (es: ossigeno) è indicato in caratteri grandi per una leggibilità immediata.

4. I pittogrammi di pericolo (visione da vicino - etichetta)

Stampati sull'etichetta a banana, questi elementi grafici e alfanumerici sono il riferimento legale (ADR/CLP) per comprendere la natura esatta del pericolo:

4.1 I rombi di trasporto (ADR)

Classificano il gas in base al suo pericolo principale per il trasporto di merci pericolose (ADR/TMD):

	Rombo verde (Classe 2.2)	Gas non infiammabile e non tossico. Indica una semplice pressione fisica (es: diossido di carbonio, azoto, elio).
	Rombo giallo (Classe 5.1)	Gas comburente (ossidante). Può provocare o aggravare un incendio (es: ossigeno).
	Rombo rosso (Classe 2.1)	Gas infiammabile. Attenzione allo stoccaggio vicino a fonti di calore (es: idrogeno).

4.2 I codici alfanumerici (regolamento CLP)

• Indicazioni di pericolo (Codici Hxxx): la "H" sta per "hazard" (pericolo). Ad esempio, H280 significa "Contiene gas sotto pressione; può esplodere sotto l'effetto del calore".
• Consigli di prudenza (Codici Pxxx): la "P" sta per "precaution" (precauzione). Ad esempio, P244 significa "Né olio, né grasso sulle valvole".

Avvertenza di sicurezza - la trappola del giallo:

Nota importante! Un'ogiva verniciata di giallo segnala un gas tossico, mentre un pittogramma giallo sull'etichetta segnala un gas comburente (ossigeno). Fai sempre riferimento al testo riportato sull'etichetta per conferma.

Informazioni sulla pressione, la capacità e la data di validità

Oltre alla natura del gas, l'etichetta (e spesso la scheda prodotto fissata al collo della bombola) fornisce dati operativi determinanti per le tue analisi.

1. La pressione e la capacità

Troverai sull'etichetta la pressione di riempimento (generalmente a 15°C). È un dato vitale per scegliere il giusto riduttore di pressione.

• Se leggi 200 bar, è sufficiente un riduttore di pressione standard.
• Se leggi una pressione superiore, è obbligatorio un riduttore di pressione specifico per alta pressione. Viene indicato anche il volume di gas (in m³), il che ti permette di pianificare le tue campagne di analisi senza rischi di interruzione della fornitura (es: una carica di 4,2 m³ per una bombola M20).

2. La tracciabilità e il numero di lotto

Situato sull'etichetta di corpo o sulla scheda prodotto, il numero di lotto permette di risalire a tutta la catena di produzione. In caso di deriva dei tuoi strumenti, è la prima informazione che Air Liquide ti chiederà per verificare la conformità del lotto di produzione.

3. La data di validità (scadenza)

È un punto critico frequente in laboratorio.

• La stabilità della miscela: indica per quanto tempo la miscela rimane omogenea e conforme alle specifiche. È la durata (in mesi o anni) durante la quale Air Liquide garantisce che la miscela gassosa rimarrà conforme alle sue specifiche iniziali e omogenea.
• Data di scadenza: è il termine ultimo calcolato (Data di produzione + Stabilità). Una volta superata questa data, il gas non è necessariamente pericoloso, ma perde il suo valore metrologico. I componenti reattivi (come il NO o il SO₂) possono reagire con le pareti della bombola o subire adsorbimento, modificando la concentrazione reale. Imperativo: non utilizzare mai una bombola scaduta per una taratura critica.

Domande frequenti

Hai dubbi su come leggere l'etichettatura di una bombola di gas da laboratorio?

D: Quali informazioni si trovano su un'etichetta a banana?
R: L'etichetta a banana è la vera carta d'identità della bombola. Fornisce tre tipi di dati fondamentali: l'identificazione (nome del gas, composizione, Codice UN), la sicurezza (pittogrammi, indicazioni di pericolo e consigli di prudenza) e i dati tecnici (pressione di esercizio a 15°C, carica/volume). Rappresenta il riferimento legale assoluto per il trasporto e l'uso, prevalendo sul colore della bombola.

D: Cosa fare se il colore dell'ogiva sembra contraddire il pittogramma di pericolo?
R: Fidati sempre del testo riportato sull'etichetta. È il classico "tranello del giallo": un'ogiva verniciata di giallo segnala un gas tossico/corrosivo (norma UNI EN 1089-3), mentre un pittogramma giallo sull'etichetta indica un gas comburente/ossidante. In caso di dubbio, l'etichetta a banana fa fede per la sicurezza legale.

D: Dove posso leggere la pressione esatta per scegliere il mio riduttore di pressione?
R: Questa informazione fondamentale si trova nella parte inferiore dell'etichetta a banana, solitamente al centro o a destra (es: 200 bar a 15°C). Non tentare mai di collegare un riduttore di pressione da 200 bar su una bombola che ne indica 300; i raccordi sono dimensionati proprio per evitare questo errore, ma forzare il meccanismo può avere esiti disastrosi.
