Qual è il formato corretto della bombola di gas da utilizzare nel tuo laboratorio?
Assicura la massima precisione alle tue analisi senza rinunciare alla praticità d'uso. Questa guida ti orienterà nella scelta tra diverse bombole e le valvole più indicate per soddisfare i tuoi specifici usi ed esigenze operative.
Lettura: 10 min
La scelta della taglia giusta della bombola di gas non è un elemento da sottovalutare Le bombole costituiscono uno degli elementi fondamentali per preservare la qualità del prodotto. È questo che determina, la tua sicurezza quotidiana e ti permette di garantire l'affidabilità dei tuoi risultati analitici.
Per rispondere concretamente alla domanda “Qual è la corretta dimensione della bombola di gas da scegliere per il tuo laboratorio?“ gli esperti di Air Liquide hanno ideato questa guida per supportare i professionisti del laboratorio, in cui vengono spiegate le diverse taglie e dimensioni delle bombole di gas.
Qual è la bombola che risponde alle tue esigenze?
Prima di parlare di taglia della bombola di gas, parliamo del suo utilizzo e del tuo lavoro! Infatti è il tipo di utilizzo che indica il contenitore corretto. Che tu ti occupi di cromatografia all'avanguardia o di colture cellulari, le tue necessità di autonomia e purezza cambiano radicalmente.
Le principali categorie di utilizzo in laboratorio
Per scegliere la modalità di fornitura corretta, è necessario identificare prima di tutto il tuo profilo di consumo tra queste categorie:
- Strumentazione Analitica (GC, HPLC, ICP):
- Necessità: altissima purezza e massima stabilità.
- Gas: elio, azoto, idrogeno (gas carrier) o argon (plasma ICP).
- Suggerimento: gli strumenti impiegati consumano in modo continuo. Privilegia le grandi capacità (L50 o pacchi bombole) per evitare interruzioni della fornitura, oppure generatori, specialmente per l'azoto.
- Taratura e Calibrazione:
- Necessità: precisione assoluta e trasportabilità.
- Gas: miscele complesse (NO, CO, SO₂).
- Suggerimento: le bombole devono spesso essere spostate. I formati compatti (S05, S11) o facilmente trasportabili sono ideali per questo tipo di interventi.
- Creazione di Atmosfere (Colture cellulari, Glove box):
- Necessità: grandi volumi e massima affidabilità.
- Gas: CO₂ (incubatori), azoto/argon (inertizzazione).
- Suggerimento: per gli incubatori, un'interruzione può essere fatale per le colture. Proteggi la fornitura con bombole dedicate (es: Gamma BIO) in formato L50 con scambiatore automatico.
Qual è il formato corretto della bombola di gas da utilizzare nel tuo laboratorio?
È la prima domanda da porsi. Scegliere un formato o una taglia troppo grande potrebbe risultare poco pratica all’interno del laboratorio; scegliere invece una taglia troppo piccola potrebbe richiedere molteplici movimentazioni.

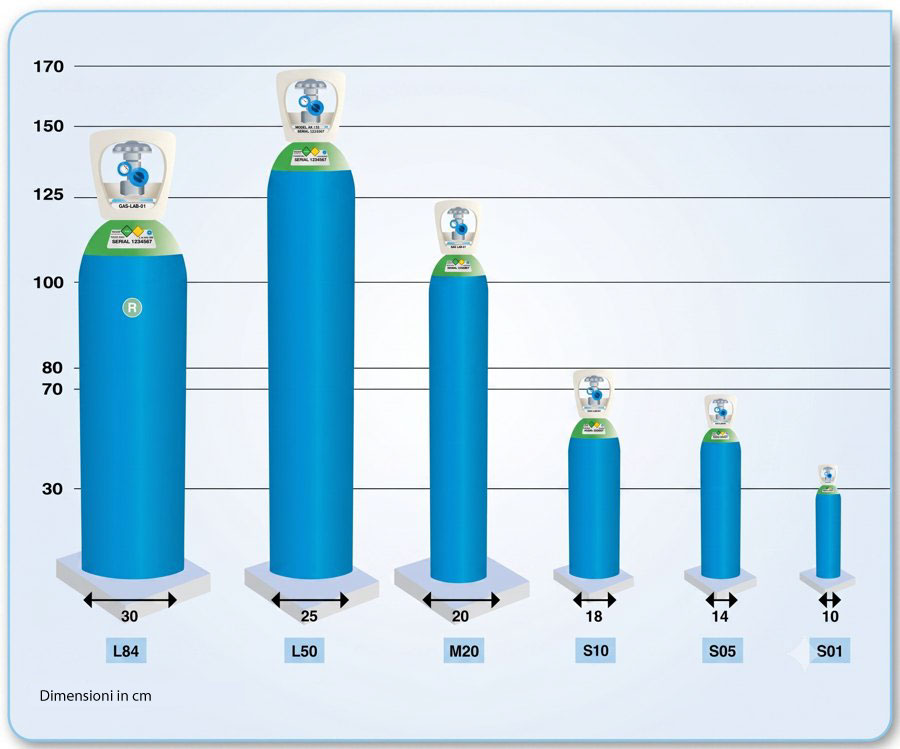

Per rispondere ai tuoi consumi di gas, le bombole di gas da laboratorio Air Liquide sono disponibili in diversi formati. Le dimensioni riportate nella tabella sono indicative e corrispondono ai formati più comuni ed utilizzati. I diversi tipi di bombole disponibili per ogni gas puro e miscela di gas sono riportati nelle relative schede prodotto di questo catalogo. Ecco una tabella comparativa per aiutarti nella scelta, basata sugli standard Air Liquide.
| Formato (Air Liquide) | Dimensioni approssimative (diam. / altezza) | Peso (bombola piena) | Autonomia approssimativa (a 200 bar)* | Profilo di utilizzo ideale |
|---|---|---|---|---|
| S05 (Il formato "Portatile") | ~50 cm di altezza Ø 14 cm | ~7 a 10 kg | ~1 m³ | Design compatto Perfetto per tarature mobili e test sotto cappa. Design compatto per il trasporto a mano. |
| B10 (Il formato "Compatto") | ~70 cm di altezza Ø 18 cm | ~15 a 20 kg | ~2,1 m³ | Per spazi limitati Ideale per laboratori con spazi limitati o per consumi moderati (es. gas di collisione per ICP-MS). La sua maneggevolezza elimina la necessità di carrelli ingombranti. |
| B20 (Il formato "Standard") | ~1 m di altezza Ø 20 cm | ~30 a 40 kg | ~4 m³ | Il compromesso Garantisce l'autonomia ideale per il funzionamento di un singolo cromatografo. Progettata per una movimentazione agevole da parte di un singolo operatore, nel rispetto delle norme di sicurezza. |
| L50 (Il formato "Industriale") | ~1,60 m di altezza Ø 25 cm | ~70 a 80 kg | ~10 m³ | Alimentazione centralizzata Lo standard per l’impiego dei gas carrier (He, N2, Ar). Indispensabile per ICP o FID in continuo. Attenzione: carrello e catena di sicurezza obbligatori! |
| Pacco (V09: 9 bombole L50 / V18: 18 bombole L50) | ~2 m di altezza 117 cm di lunghezza | > 700 kg | ~89 a 180 m³ | Rete dell'edificio Progettata per l'alimentazione centralizzata di interi reparti o piani di laboratorio. L'installazione è affidata a tecnici specializzati e garantisce una postazione fissa ad alta capacità. |
*Nota: l'autonomia reale varia in base al gas (diversa compressibilità tra Elio, Azoto, Ossigeno, CO2). Le bombole Air Liquide sono disponibili in diversi materiali, quali alluminio o acciaio inox in base alla loro compatibilità con i gas.
Il consiglio dell'esperto: se consumi in media più di una bombola L50 al mese, valuta di passare al pacco bombole. Queste sono posizionate in un telaio metallico dotato di un anello di sollevamento sulla parte superiore e sono collegate tra loro da un collettore equipaggiato con una valvola di uscita del gas.
Per un fabbisogno di volumi molto elevati in continuo, considera l'opzione del generatore on-site (per N₂/H₂/Aria) che non solo garantisce l'affidabilità e la qualità necessarie, ma anche la riduzione dei rischi legati alla movimentazione.

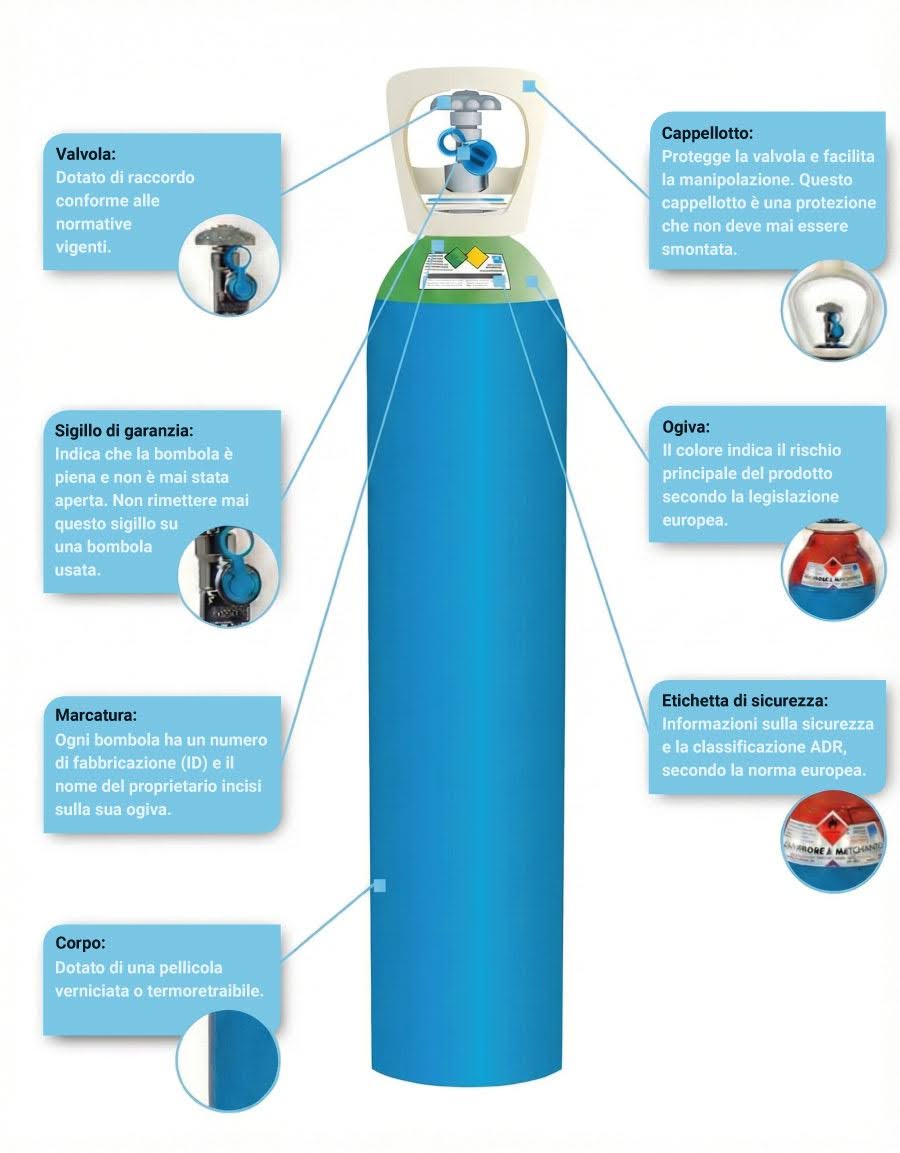

Etichettatura di una bombola: capire cosa stai acquistando
L'etichetta dell'ogiva (detta "Banana")
Saper leggere una bombola è la prima condizione di sicurezza e qualità. L'informazione è suddivisa in due zone distinte sulla bombola, che rispondono a normative diverse.
Situata sulla parte superiore della bombola (l'ogiva), questa etichetta gialla curva risponde agli obblighi normativi di trasporto e sicurezza (ADR/CLP). Non fornisce le specifiche analitiche, ma ti offre delle informazioni utili per la manipolazione:
- Identificazione del pericolo: i pittogrammi a rombo (es: fiamma, bombola di gas, teschio e tibie incrociate).
- Identificazione normativa: per le miscele, l'elenco dei componenti che contribuiscono ai pericoli è indicato qui.
- Gestione dei rischi: le indicazioni di pericolo (Frasi H) e i consigli di prudenza (Frasi P).
- Tracciabilità logistica: il nome e l'indirizzo del produttore, oltre al numero di lotto per risalire allo storico della produzione.
Il colore dell'ogiva
La normativa EN 1089-3 standardizza l'identificazione delle bombole di gas in Europa.
Per i gas puri, questa norma impone un sistema di colore specifico applicato esclusivamente sull'ogiva, in base al rischio principale del contenuto (tossico, infiammabile, ecc.). Questa normativa esclude i pacchi bombole. Le bombole conformi si distinguono per due lettere "N" marcate sull'ogiva; l'assenza di questa marcatura indica il rispetto di vecchie normative.
Regole generali
| Principali colori di "rischio" | "Rischio" | Applicabile |
|---|---|---|
Giallo | Tossico e/o corrosivo | Ai seguenti gas puri: ammoniaca, arsina, tricloruro di boro, trifluoruro di boro, monossido di carbonio, cloro, diclorosilano, bromuro di idrogeno, cloruro di idrogeno, fluoruro di idrogeno, idrogeno solforato, monossido di azoto, biossido di azoto, trifluoruro di azoto, fosfina, tetrafluoruro di silicio, biossido di zolfo ed esafluoruro di tungsteno. |
Rosso | Infiammabile | Ai seguenti gas puri: 1,3-butadiene, n-butano, isobutano, 1-butene, cis-2-butene, trans-2-butene, isobutilene, 1-butino, deuterio, dimetilammina, dimetiletere, etano, etilene, idrogeno, metano, cloruro di metile, metilmercaptano, propadiene, propano, propilene e silano. |
Azzurro | Comburente | Miscele più ossidanti dell'aria. |
Verde brillante | Asfissiante o inerte (non tossico, non corrosivo, non infiammabile, non comburente) | Ai seguenti gas puri: Aria, clorodifluorometano (R22), esafluoroetano (R116), kripton, neon, ottafluorociclobutano (RC318), ottafluoropropano (R218), esafluoruro di zolfo, tetrafluoroetano (R134A), tetrafluorometano (R14), trifluorometano (R23) e xenon. |
| Colore | Gas |
|---|---|
Marrone rossiccio | Acetilene |
Bianco | Ossigeno |
Blu | Protossido di Azoto (N₂O) |
Verde scuro | Argon |
| Colore | Gas |
|---|---|
Nero | Azoto |
Grigio | Diossido di carbonio (CO₂) |
Marrone | Elio |
Casi particolari
Per le miscele di gas complessi, la colorazione dell’ogiva è a due colori, che identificano il pericolo principale, a cui può aggiungersi il rischio secondario (es: rosso aggiunto al giallo per un gas tossico/infiammabile). I due colori sono applicati secondo schemi rigorosi: bande orizzontali sovrapposte o segmenti verticali alternati. Nota importante è che questi formati possono variare a seconda del Paese e non riguardano le bombole destinate all'ambito medicale.
La Scheda Prodotto
La scheda prodotto Fornisce tutte le informazioni sulla garanzia e sulla tracciabilità della bombola e fornisce diverse informazioni, tra cui i valori massimi garantiti di impurità contenuti nel prodotto.
Ecco le informazioni fornite:
- Specifiche del prodotto
- Numero di lotto
- Pressione
- Durata della garanzia del prodotto
- Dimensione della modalità di fornitura (B10, B20, L50 ecc...)
- Volume di gas contenuto nella bombola
- Consigli sulla sicurezza e sull’utilizzo.
Il Certificato di Analisi
È un documento specifico della tua bombola (identificabile tramite il suo n. di lotto). Riporta la conformità della bombola misurata nel laboratorio di produzione. Ogni bombola di miscela di gas ha il proprio certificato, che indica le caratteristiche della miscela, le informazioni di tracciabilità e la conformità dei requisiti prestabiliti.
Hai domande sul formato corretto della bombola di gas da utilizzare nel tuo laboratorio per le tue attività?
L’equipaggiamento tecnologico: più di una semplice valvola
La purezza del tuo gas (ALPHAGAZ™ 1 o ALPHAGAZ™ 2) non serve a nulla se viene inquinata fin dall'apertura. L'equipaggiamento della bombola è la tua prima linea di difesa contro la contaminazione.
La tecnologia SMARTOP™: la tua garanzia di tranquillità
Le bombole ALPHAGAZ™ sono equipaggiate con la valvola intelligente SMARTOP™. Ecco perché cambierà la tua quotidianità:
- Leva On/Off: E’ sufficiente un solo gesto per aprire o chiudere l’erogazione del gas, elemento fondamentale in caso di emergenza.
- Manometro di pressione permanente: Misurazione permanente del livello del gas senza dover montare un riduttore di pressione. Ideale per l'inventario del venerdì sera.
- Dispositivo di Pressione Residua (RPV): Mantiene una pressione minima nella bombola, garantendo l’assenza di contaminazione da riflusso durante l’uso e lo stoccaggio.
Per le miscele: scegli LABTOP™ per una migliore performance
Per le miscele di taratura complesse, la valvola LABTOP™ integra direttamente il riduttore di pressione. Non devi più avvitare o svitare attrezzature: la bombola è pronta all'uso, eliminando i rischi di perdite o di un montaggio errato.
Prova idraulica e data di scadenza
La gestione delle date è fondamentale per evitare derive strumentali nelle tue analisi.
Data di prova idraulica
È fondamentale distinguere tra la scadenza della miscela di gas dalla data del collaudo idraulico della bombola, indicata sulla bombola (punzonatura o etichetta). Sebbene il gas possa risultare ancora conforme, la bombola richiede verifiche periodiche obbligatorie per garantirne l’integrità strutturale. In caso di prova idraulica scaduta, il contenitore deve essere restituito ad Air Liquide per i controlli tecnici necessari. Monitorare preventivamente tale scadenza è una pratica di sicurezza indispensabile per prevenire rischi operativi in laboratorio.
Data di scadenza e scelta della dimensione della bombola
Al momento dell'ordine, la durata della garanzia di stabilità (o durata di conservazione) è un criterio di scelta importante per scegliere il corretto formato della tua bombola. Air Liquide garantisce omogeneità e conformità della miscela in base ai componenti impiegati.
Il rapporto con il formato della bombola da scegliere è diretto: se opti per un volume importante (tipo bombola L50) per un gas a stabilità breve, rischi di superare la data di scadenza prima di aver consumato tutto il contenuto. In questo caso, il gas perde il suo valore metrologico e diventa inutilizzabile. L'ideale sarebbe quindi acquistare un formato più piccolo.
Nota: la data di scadenza (data di produzione + durata di stabilità) è sistematicamente indicata sul certificato d'analisi o sull'etichetta. Una volta superata questa data, i componenti possono aver interagito con le pareti (adsorbimento), rendendo nulla ogni taratura.
Il consiglio dell'esperto: per i gas reattivi con durata limitata, privilegia formati della bombola più piccoli. Infatti adattare il volume della bombola al tuo consumo reale permette di evitare sprechi garantendo affidabilità delle tue analisi fino al completo consumo della bombola.
