Come ottimizzare il raffreddamento dei reattori industriali?

Integrazione della criogenia in un reattore industriale

Perché l'azoto liquido ha caratteristiche di raffreddamento superiori rispetto ai fluidi tradizionali?

L'azoto liquido (-196 °C) garantisce un raffreddamento pressoché immediato durante reazioni fortemente esotermiche. Ne risulta un raffreddamento efficiente, con un'inerzia termica ridotta rispetto agli scambiatori convenzionali. Questo sistema sfrutta la caratteristica tecnica dell'azoto di accumulare quantità significative di frigorie. A differenza delle soluzioni con sistemi di raffreddamento meccanico, come i condensatori evaporativi o i sistemi adiabatici, la criogenia assicura la massima flessibilità ed efficacia per esigenze spot ad alta potenza. Questo permette di seguire da vicino la velocità di reazione anche nei picchi termici. Si tratta di una soluzione efficiente ampiamente utilizzata per la produzione di composti sensibili.

Come dimensionare un'unità di raffreddamento criogenico per reattori?

Il dimensionamento si basa sul calcolo del fabbisogno termico in frigorie rispetto al gradiente termico massimo in calorie tra il fluido termovettore e l'ambiente di reazione. La misura del fabbisogno con un elevato grado di accuratezza consente un controllo preciso, con l'obiettivo di evitare sovradimensionamenti. Inoltre, il calcolo integra le caratteristiche termiche delle pareti del reattore rispetto alla potenza della reazione esotermica. Si valutano anche la resistenza meccanica delle pareti e le richieste di freddo per raggiungere le basse temperature obiettivo. Infine, il dimensionamento dell'azoto liquido nello scambiatore termico si basa sulla necessità di compensare la contrazione dei gas durante il raffreddamento tramite la pressione.

Quadro normativo per la sicurezza degli impianti di raffreddamento ad azoto criogenico dei reattori

Quale quadro normativo disciplina il rischio principale legato all'utilizzo di azoto liquido?

Durante l'utilizzo di azoto criogenico in uno scambiatore per raffreddare un reattore, l'azoto si vaporizza dopo aver raffreddato il fluido termovettore. Questo azoto gassoso impone il rispetto di un rigido quadro di sicurezza relativo al rischio di anossia. In questi contesti si installano dispositivi di monitoraggio collegati a un sistema di controllo dedicato. Si prevedono inoltre adeguati ricambi d'aria negli ambienti chiusi e dispositivi di allarme acustico. Per garantire la sicurezza dei lavoratori, normative rigorose disciplinano tali rischi. Tali normative impongono:

• L'installazione di sistemi di rilevamento dell'ossigeno.
• L'applicazione di procedure rigorose e la formazione del personale.

Perché l'azoto criogenico favorisce la riduzione delle emissioni di “gas serra”?

L'azoto liquido consente di ridurre efficacemente le emissioni di gas a effetto serra, a differenza dei fluidi convenzionali utilizzati con la tecnologia del raffreddamento meccanico (ad esempio i CFC). Il suo stoccaggio in serbatoi criogenici non è soggetto a una regolamentazione sulle sostanze a impatto climatico, e non richiede dichiarazioni alle autorità. A differenza dei sistemi che dipendono dall'acqua di raffreddamento, questa soluzione riduce i consumi di acqua e i carichi elettrici, con un concreto risparmio energetico. A differenza della tecnologia evaporativa, non disperde umidità nell'aria circostante.

Scelta della strategia di raffreddamento del reattore

Perché scegliere una doppia camicia a zone?

Le camicie a zone consentono di selezionare più facilmente le aree a gradiente termico in base al volume di carica. Ciò ottimizza il tempo di risposta termica, garantendo una gestione delle frigorie nelle zone utili anziché raffreddare aree in cui non è presente il prodotto. Lo stesso reattore può così servire diverse ricette con esigenze termiche specifiche. Nel settore chimico, questa flessibilità operativa è essenziale per gestire reazioni a volumi variabili, in cui il fabbisogno di riscaldamento e raffreddamento varia durante il funzionamento e richiede una maggiore reattività, offrendo il vantaggio di un gradiente termico omogeneo che evita la formazione di zone calde suscettibili di deteriorare il prodotto o di compromettere la sicurezza del processo.

Quali vantaggi presentano le serpentine immerse?

I sistemi di serpentine immerse offrono una superficie di scambio diretto all'interno dell'ambiente di reazione. Vengono utilizzati in particolare per reazioni fortemente esotermiche in cui la parete del reattore non offre più una risposta adeguata. Sono adatti a processi industriali con esigenze specifiche e potenze termiche elevate, dove i vincoli operativi sono particolarmente stringenti. Sebbene la loro pulizia comporti vincoli specifici, la loro capacità di disperdere rapidamente l'energia termica ne favorisce l'applicazione nelle produzioni a batch. In Europa, la loro progettazione deve rispettare tassativamente la direttiva PED per garantire l'integrità degli apparecchi in pressione.

Sinergia tra raffreddamento criogenico e inertizzazione di serbatoi di prodotto

Secondo quale principio è possibile utilizzare l'azoto liquido per inertizzare i reattori?

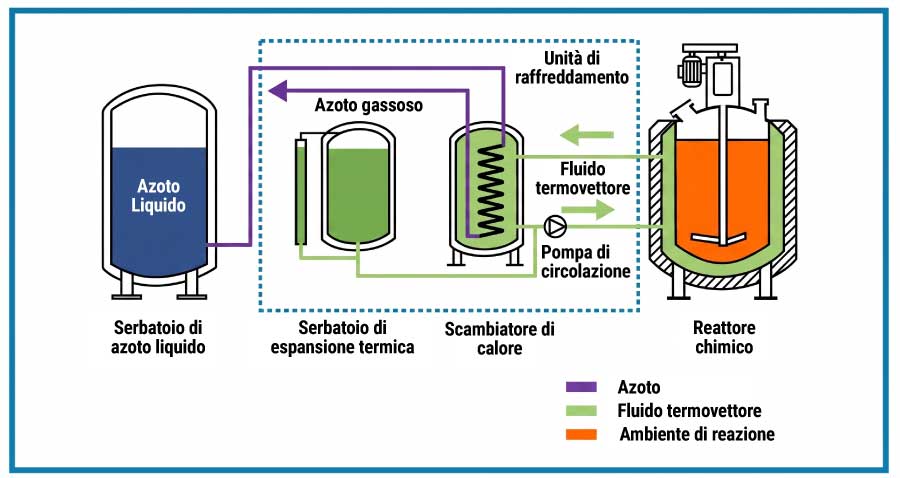

L'azoto liquido, fornito a -196 °C, possiede le caratteristiche di un fluido criogenico ed accumula quantità significative di frigorie, migliorando la termoregolazione dei fluidi termovettori. L'azoto liquido, utilizzato nello scambiatore, assorbe una quota di energia attraverso il rilascio di frigorie. Le calorie prodotte dalla reazione esotermica assorbono queste frigorie, il che comporta la vaporizzazione dell'azoto liquido. L'azoto gassoso così generato presenta tutte le caratteristiche necessarie per l'inertizzazione di serbatoi chimici di diversi prodotti liquidi o solidi. In questo modo un unico flusso copre diverse esigenze di stoccaggio, qualunque sia il tipo e il numero di serbatoi presenti nell'impianto industriale.

La qualità dell'azoto gassoso prodotto soddisfa gli standard previsti per l'inertizzazione?

L'azoto liquido utilizzato per raffreddare i reattori presenta le caratteristiche di un prodotto criogenico, vale a dire una scarsa presenza di impurità e valori rigorosi di contenuto di umidità. La presenza di contaminanti è quindi ridotta, come confermano i dati di qualità raccolti su molti processi chimici dove gli impianti sono progettati per garantire un'elevata purezza. Durante la sua vaporizzazione, grazie all'apporto di calorie della reazione esotermica, l'azoto gassoso ottenuto possiede una qualità tale da consentire l'inertizzazione di qualsiasi tipi di stoccaggio di prodotti liquidi o solidi senza alcun vincolo qualitativo. Rispetto al raffreddamento meccanico, la tecnologia di raffreddamento dei reattori ad azoto liquido offre quindi il vantaggio di un co-utilizzo di una delle utility di stabilimento, nell'ambito di un'applicazione frequentemente impiegata nel settore chimico. Nel raffreddamento di processi industriali, questo approccio aiuta a migliorare l'efficienza complessiva e a innalzare l'efficienza degli impianti.
